Schablone für verdeckte Scharniere – KREG KHI-HINGE

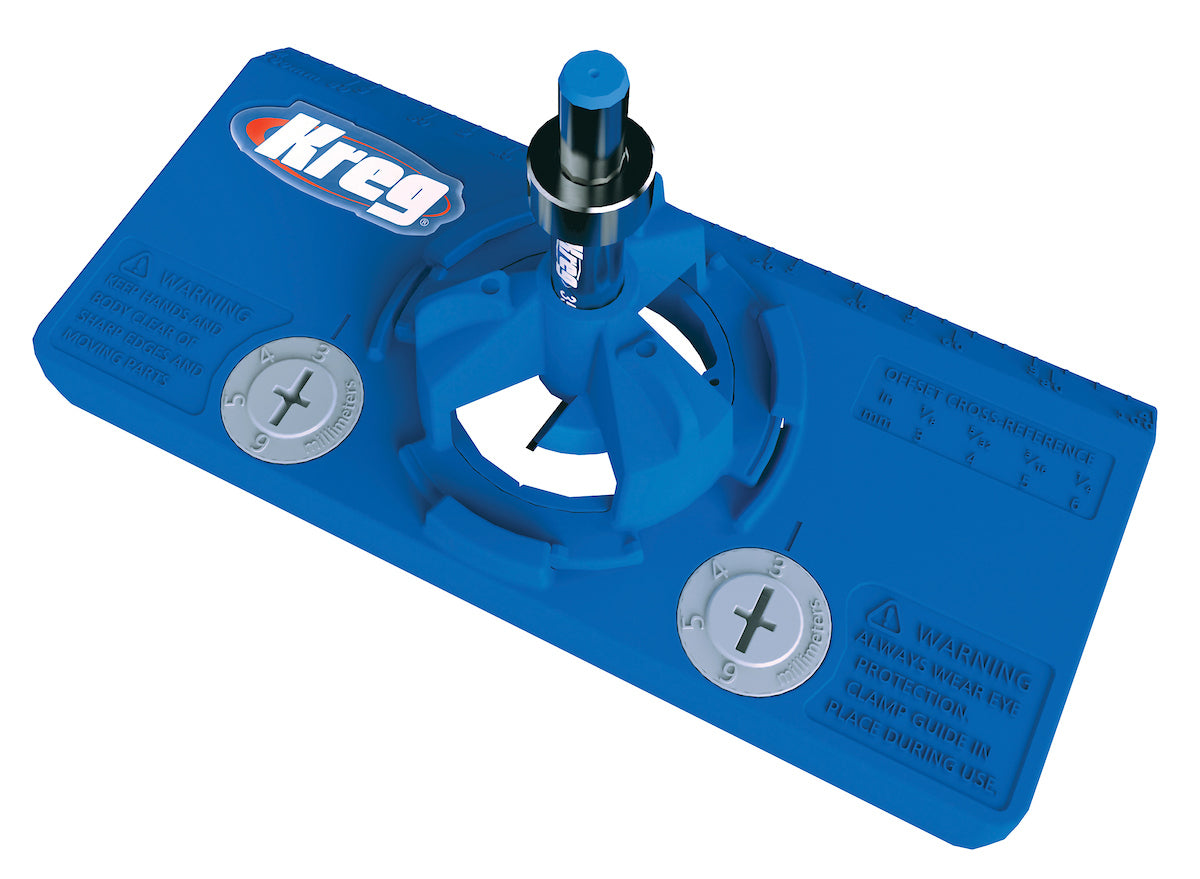

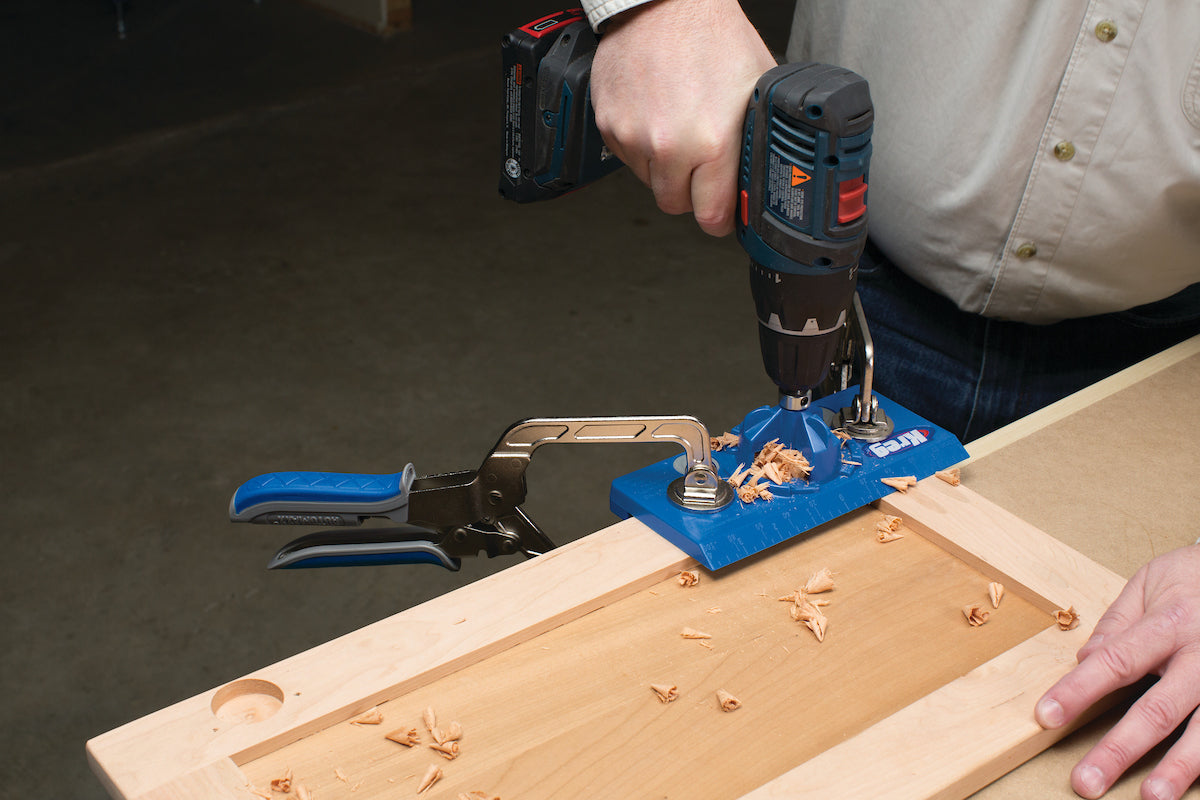

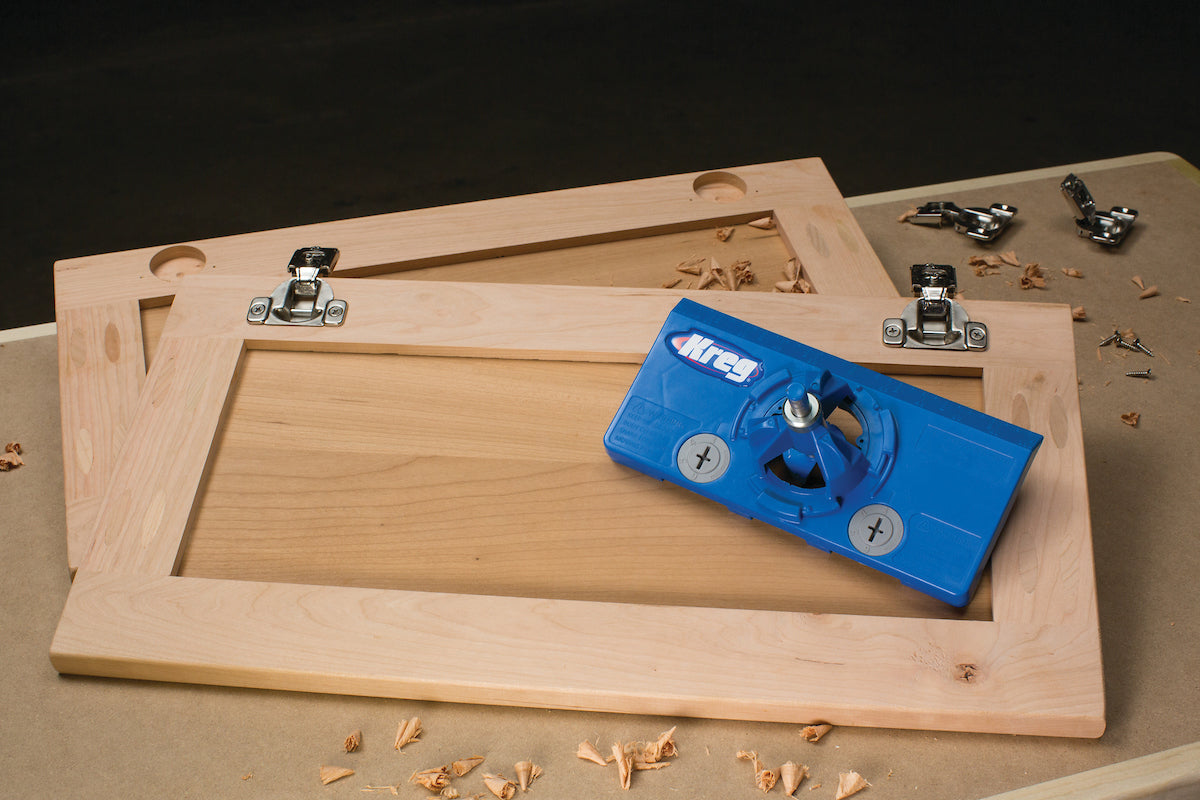

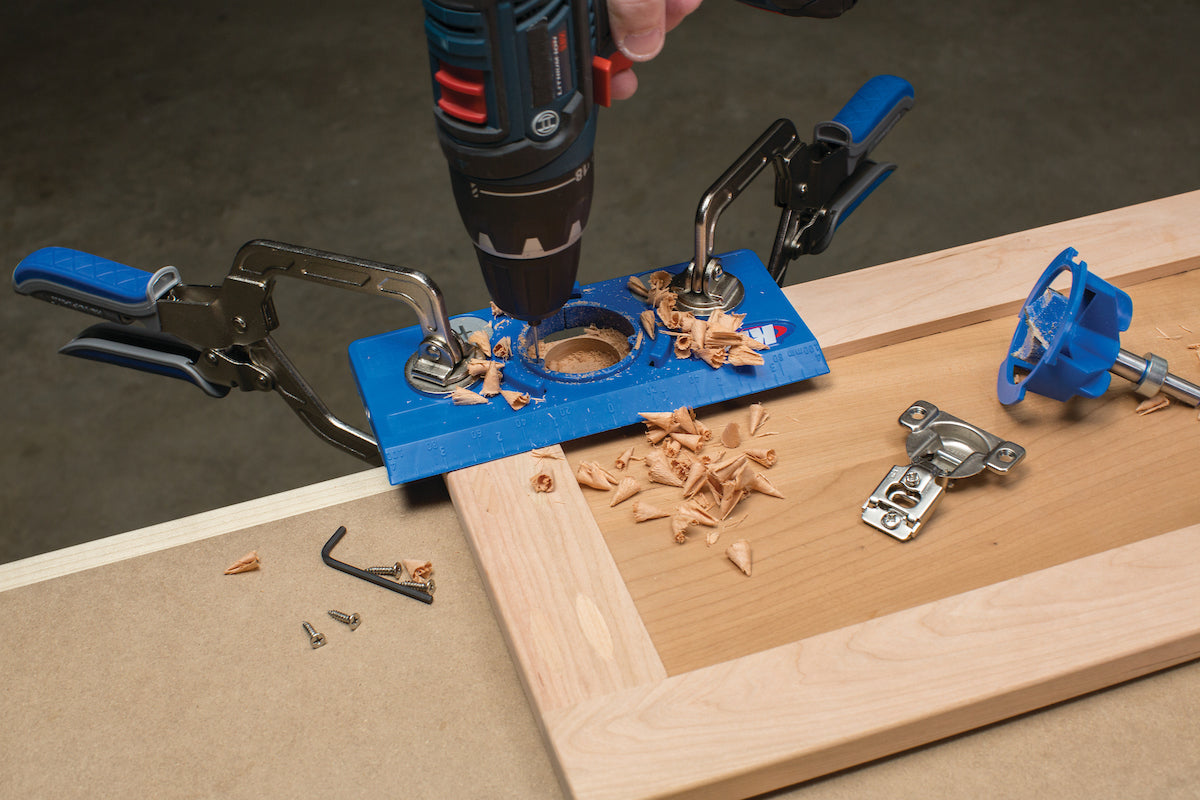

Die Schablone für verdeckt liegende Scharniere beseitigt Zweifel an der Montage von Schranktüren bei Verwendung verdeckt liegender Scharniere. Mit dieser benutzerfreundlichen Vorrichtung erreichen Sie die Präzision des Bohrens mit einer normalen Handbohrmaschine. Die Schablone gewährleistet eine genaue Ausrichtung der Türscharniere, die perfekt passen und gut funktionieren. Darüber hinaus verfügt die Concealed Hinge Jig über eine hochwertige Carbonspitze mit integriertem Anschlagring, der für glatte, saubere Löcher sorgt, die immer in der perfekten Tiefe gebohrt werden. Die verdeckte Scharnierschablone besteht aus einer Glasfaser-Nylon-Basis mit einem Loch, das eine Bohrführung enthält. Positionierungsnocken sorgen dafür, dass die Bohrlehre den Bohrer so positioniert, dass er ein Loch bohrt, und zwar mit der für jedes Scharnier erforderlichen Einstellung, und ein mitgelieferter Anschlagring sorgt dafür, dass die Bohrtiefe immer korrekt ist. Ein Paar kleinerer Löcher ermöglicht es Ihnen außerdem, perfekt positionierte Löcher für die Scharnierbefestigungsschrauben zu bohren, um sicherzustellen, dass es immer perfekt passt.

SPEZIFIKATIONEN
Kompatibel mit verdeckten 35-mm-Topfscharnieren
Kompatibel mit 3 mm, 4 mm, 5 mm und 6 mm Scharnierlochverstellung
Vierschneidiger Hartmetall-Spiralbohrer und Anschlagring
51 mm mit unbegrenzter Scharnierverstellung vom Türende aus

INKLUSIVE:
1 Schablonenbasis mit Indexiernocken
1 Bohranleitung
1 x 35 m Carbonbohrer
1 Anschlagring mit Innensechskantschlüssel
1 Bedienungsanleitung
NB. Für die Scharnierbefestigung ist ein 1,5-mm-Bohrer erforderlich. Schrauben sind nicht im Lieferumfang enthalten.
